Les transformateurs de distribution sont des équipements essentiels pour la conversion de tension dans les réseaux électriques. Les fluctuations de la tension d'entrée du réseau affectent directement la qualité de l'alimentation des installations des utilisateurs finaux. Les changeurs de prises sont des composants indispensables conçus pour ajuster le rapport de transformation du transformateur afin de stabiliser la tension de sortie. Parmi les différentes solutions de régulation de tension, le changeur de prises à disque sans excitation, également largement désigné sous le nom de changeur de prises à disque hors circuit, est un dispositif de réglage de tension grand public spécialement destiné aux transformateurs de distribution immergés dans l’huile.
Contrairement aux changeurs de prises en charge qui réalisent le changement de prises pendant le fonctionnement sous tension, le changeur de prises à disque sans excitation doit effectuer la commutation des positions de prises lorsque le transformateur est complètement hors tension. Il est largement utilisé sur les transformateurs de distribution des classes de tension 10 kV et 35 kV pour les réseaux électriques urbains, les réseaux ruraux, les parcs industriels et les équipements de transformation auxiliaires des énergies nouvelles. Grâce à sa structure compacte en forme de disque, son fonctionnement mécanique simple et son rapport qualité‑prix avantageux, ce type de changeur de prises détient une grande part de marché dans les proje
ts mondiaux de transformateurs de distribution moyenne tension.
Une sélection inadaptée du changeur de prises ou un défaut mécanique peut entraîner une tension de sortie anormale, une résistance de contact excessive, une surchauffe locale, voire des pannes internes du transformateur. C’est pourquoi les concepteurs de systèmes et les fabricants de transformateurs doivent parfaitement maîtriser le principe de fonctionnement, les indicateurs de performance, les règles de sélection et les exigences d’installation des changeurs de prises à disque sans excitation lors du choix des composants.
Le changeur de prises à disque sans excitation est un composant de régulation de tension hors circuit pour transformateurs immergés dans l’huile. Son corps principal en forme de disque peut être monté sur le couvercle ou la paroi du réservoir du transformateur. Toutes les opérations de commutation des prises doivent être réalisées lorsque le transformateur est totalement coupé et sans excitation.

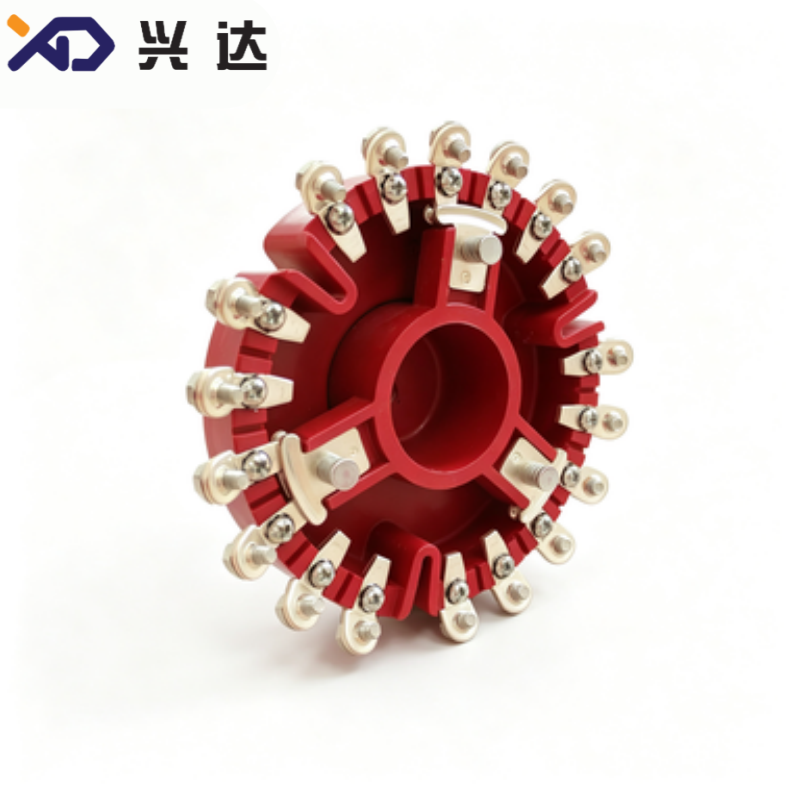

Le dispositif se compose d’un ensemble de contacts mobiles, de groupes de contacts fixes, d’une structure de support isolante, d’un arbre de manœuvre et d’éléments d’étanchéité. À l’intérieur des transformateurs remplis d’huile, les contacts sont plongés dans l’huile isolante du transformateur. Les opérateurs tournent la poignée de manœuvre supérieure pour entraîner les contacts mobiles circulaires internes, ce qui permet de basculer entre les différentes positions de prises pour modifier le rapport de spires de l’enroulement du transformateur et corriger ainsi la tension de sortie.
Les modèles industriels courants couvrent des intensités nominales de 63 A, 125 A, 250 A et 400 A. Les classes de tension nominales habituelles sont 10 kV et 35 kV. Les deux plages de régulation de tension typiques sont ±5 % et ±2 × 2,5 %. La plupart des produits adoptent une structure intégrée triphasée pour les transformateurs triphasés immergés dans l’huile, compatible avec les fréquences de réseau 50 Hz et 60 Hz des marchés mondiaux.
La conception intégrée à disque permet d’économiser de l’espace à l’intérieur du réservoir du transformateur. Il peut être installé directement sur le couvercle ou la paroi latérale du réservoir, offrant une grande souplesse de conception pour les transformateurs. Comparé aux structures de changement de prises séparées, ce modèle réduit le nombre de composants et simplifie le processus d’assemblage.
Un mécanisme de positionnement mécanique précis garantit que les contacts mobiles se verrouillent fermement sur chaque position de prise. L’opérateur ressent une nette sensation de retour lors de la rotation, ce qui évite les positions incomplètes dues à une commutation non achevée. Un positionnement fiable prévient les risques de mauvais contact pendant le fonctionnement à long terme du transformateur.
Des matériaux de contact de haute qualité assurent une résistance de contact stable et faible. Cela évite la surchauffe locale au passage du courant nominal dans les points de contact et garantit des performances thermiques stables en fonctionnement continu.
Des structures d’étanchéité adaptées entre l’arbre de manœuvre et le réservoir du transformateur empêchent les fuites d’huile du transformateur. Elles préservent la propreté de l’huile isolante à l’intérieur du réservoir et empêchent l’humidité et les polluants extérieurs de pénétrer à l’intérieur du transformateur.
Comparé aux ensembles complexes de changeurs de prises en charge, le changeur de prises à disque sans excitation présente un coût d’achat inférieur et peu de pièces d’usure. La charge de travail d’entretien courant est minime, ce qui le rend idéal pour les transformateurs de distribution produits en grande série dans les applications de distribution d’énergie générale.
De nombreuses séries standard couvrent les paramètres courants de courant, de tension et de plage de régulation de tension. Les dimensions d’installation standard s’adaptent à la plupart des conceptions classiques de transformateurs immergés dans l’huile. Des solutions dimensionnelles sur mesure sont disponibles pour les réservoirs de structure spéciale.
Paramètres typiques du secteur pour le changeur de prises à disque sans excitation
| Modèle du changeur de prises | Courant nominal (A) | Tension nominale (kV) | Plage de régulation de tension | Nombre de phases | Partie de régulation de pression |
|---|---|---|---|---|---|
| WSPⅡ 63/10‑4×3 | 63 | 10 | ±5 % | 3 | milieu |
| WSPⅡ 125/10‑4×3 | 125 | 10 | ±5 % | 3 | milieu |
| WSPⅡ 250/10‑4×3 | 250 | 10 | ±5 % | 3 | milieu |
| WSPⅡ 63/10‑6×5 | 63 | 10 | ±2 × 2,5 % | 3 | milieu |
| WSPⅡ 125/10‑6×5 | 125 | 10 | ±2 × 2,5 % | 3 | milieu |
| WSPⅡ 250/10‑6×5 | 250 | 10 | ±2 × 2,5 % | 3 | milieu |

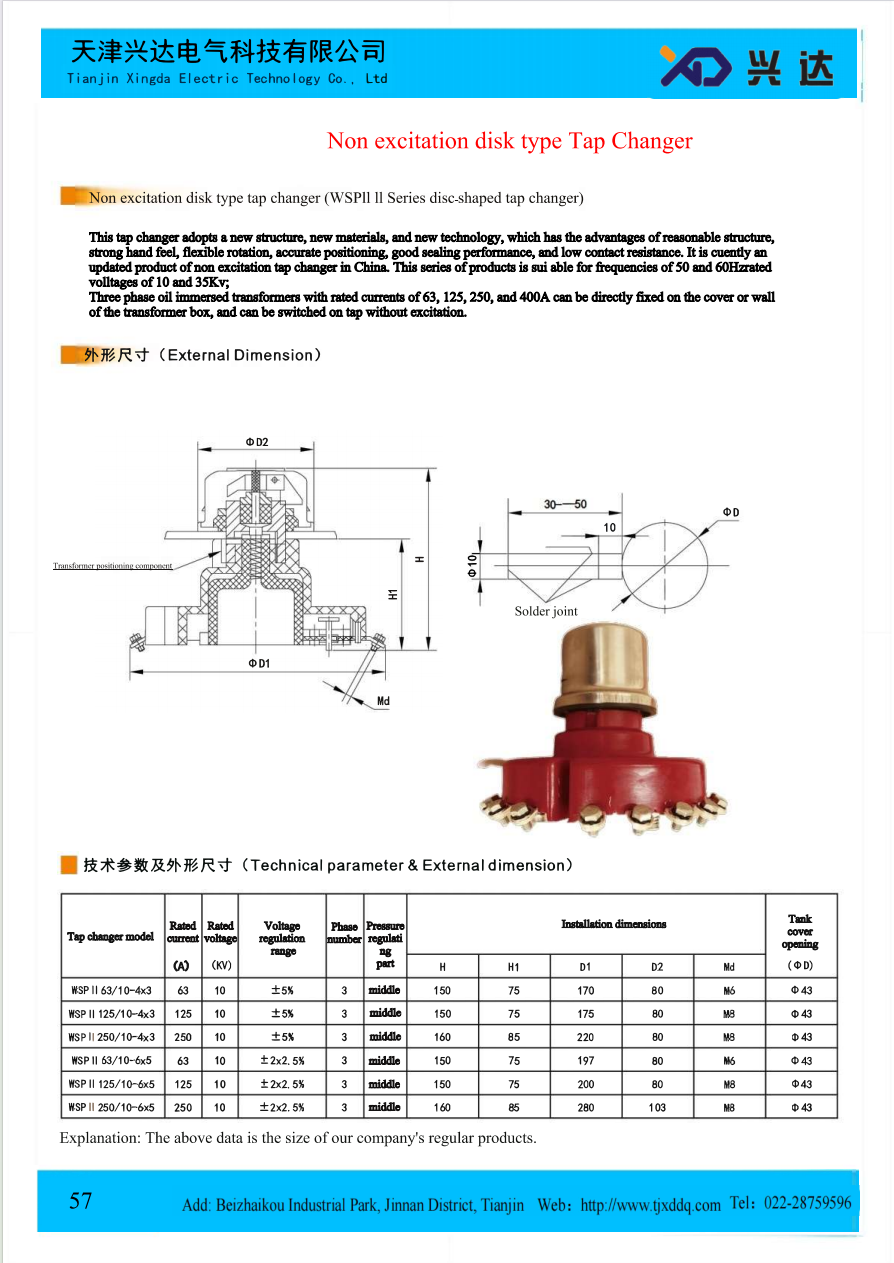

Toutes les dimensions sont exprimées en millimètres (mm)
| Modèle du changeur de prises | H | H1 | D1 | D2 | Md | Ouverture du couvercle du réservoir ΦD |
|---|---|---|---|---|---|---|
| WSPⅡ 63/10‑4×3 | 150 | 75 | 170 | 80 | M6 | Φ43 |
| WSPⅡ 125/10‑4×3 | 150 | 75 | 175 | 80 | M8 | Φ43 |
| WSPⅡ 250/10‑4×3 | 160 | 85 | 220 | 80 | M8 | Φ43 |
| WSPⅡ 63/10‑6×5 | 150 | 75 | 197 | 80 | M6 | Φ43 |
| WSPⅡ 125/10‑6×5 | 150 | 75 | 200 | 80 | M8 | Φ43 |
| WSPⅡ 250/10‑6×5 | 160 | 85 | 280 | 103 | M8 | Φ43 |
C’est l’application la plus répandue. Les changeurs de prises à disque sans excitation sont largement montés sur les transformateurs de distribution immergés dans l’huile pour les réseaux électriques des villes et des campagnes, afin de compenser les écarts de tension provoqués par les transports d’énergie sur longue distance. Le réglage des prises s’effectue lors des fenêtres de maintenance périodiques avec coupure de courant.
Les usines, les parcs de fabrication et les installations minières utilisent des transformateurs de distribution équipés de changeurs de prises à disque sans excitation. Les utilisateurs ajustent les positions des prises en fonction de la tension réelle du réseau avant la mise en service des transformateurs.
Les centrales d’énergies nouvelles utilisent de grandes quantités de transformateurs de distribution. Pour les cas où le réglage des prises peut être réalisé hors tension, le changeur de prises à disque sans excitation constitue une alternative économique aux équipements de changeur de prises en charge coûteux.
Les centres commerciaux, les immeubles de bureaux et les infrastructures publiques utilisent également cette solution de changement de prises hors circuit pour la régulation statique de la tension.
Lors du choix d’un changeur de prises à disque sans excitation, les équipes d’ingénierie doivent vérifier plusieurs paramètres essentiels :
Courant nominal : doit être supérieur au courant de fonctionnement maximal continu de l’enroulement du transformateur. Valeurs courantes : 63 A, 125 A, 250 A, 400 A.
Tension nominale : doit correspondre à la classe de tension du transformateur, principalement 10 kV et 35 kV pour les séries courantes.
Plage de régulation de tension : choisir entre ±5 % ou ±2 × 2,5 % selon le niveau de fluctuation de la tension du réseau local.
Configuration des phases : la structure intégrée triphasée est la norme pour la plupart des transformateurs triphasés.
Dimensions d’installation : vérifier H, H1, D1, D2, le filetage Md et le diamètre d’ouverture ΦD du couvercle du réservoir pour qu’ils correspondent à la conception mécanique du réservoir du transformateur.
Fréquence du réseau : vérifier la compatibilité avec les réseaux 50 Hz ou 60 Hz pour les projets de transformateurs destinés à l’exportation.
Conditions d’exploitation : pour les sites à haute altitude, à forte humidité ou fortement pollués, les performances d’isolation doivent tenir compte des corrections d’altitude et des dégradations liées à l’environnement.
Toute opération de changement de prises doit être réalisée lorsque le transformateur est complètement hors tension, verrouillé et signalisé. Ne jamais effectuer de commutation de prises sous tension : cela provoquerait des dommages graves par arc électrique.
Vérifier l’aspect du changeur de prises avant l’assemblage : s’assurer que les pièces isolantes ne présentent pas de fissures, que les contacts ne sont pas déformés et que l’arbre de manœuvre tourne librement avec un retour de positionnement net.
Mettre en place correctement les joints d’étanchéité entre la base du changeur de prises et le couvercle du réservoir du transformateur. Serrer les boulons de fixation de manière uniforme pour éviter toute fuite d’huile.
Après l’installation et avant le remplissage d’huile, tourner manuellement l’arbre de manœuvre sur toute sa course pour vérifier la fluidité de la commutation et le positionnement exact de chaque position de prise.
Après le remplissage du transformateur avec de l’huile, laisser suffisamment de temps pour l’élimination des bulles d’air. Mesurer la résistance continue de chaque position de prise pour vérifier la qualité du contact.
Sur le site d’exploitation, marquer clairement la position de prise actuelle. Enregistrer les données de position des prises dans les fichiers de l’équipement. Toute modification de position de prise doit être réalisée hors tension.
Causes : position de commutation incomplète, oxydation des surfaces de contact, défaut de positionnement mécanique. Solution : s’assurer de tourner jusqu’à la position verrouillée lors du réglage des prises ; contrôler l’état des contacts lors de la révision du transformateur ; sélectionner un changeur de prises doté d’un mécanisme de positionnement fiable.
Causes : vieillissement du joint, serrage inégal des boulons, incompatibilité dimensionnelle des composants. Solution : utiliser des joints d’étanchéité de qualité ; appliquer un couple de serrage uniforme en croix sur les boulons ; vérifier la compatibilité dimensionnelle avant l’installation.
Causes : usure des pièces mécaniques internes, défaut d’assemblage. Solution : éviter toute rotation brutale pendant l’utilisation ; inspecter les structures mécaniques lors de l’entretien périodique.
Causes : dégradation des pièces isolantes, pénétration d’humidité, débris métalliques résiduels dans la chambre à huile du transformateur. Solution : protéger le changeur de prises des chocs pendant le transport et l’assemblage ; maintenir la propreté de la chambre interne lors de la fabrication du transformateur.
Le changeur de prises à disque sans excitation reste un composant fondamental de régulation de tension pour les transformateurs de distribution moyenne‑tension immergés dans l’huile dans le monde entier. Grâce à sa structure compacte en forme de disque, son positionnement mécanique fiable, sa faible résistance de contact et son excellent rapport qualité‑prix, il est largement utilisé dans les réseaux de distribution, les installations industrielles et les équipements de transformation auxiliaires des énergies nouvelles.
Les utilisateurs doivent respecter sa contrainte de fonctionnement essentielle : toute commutation de position de prise ne peut être effectuée que lorsque le transformateur est hors excitation. Une sélection correcte des paramètres, une installation normalisée et des inspections périodiques sont des conditions préalables indispensables à un fonctionnement sûr et durable. À mesure que le marché mondial des transformateurs de distribution continue de croître, le changeur de prises à disque sans excitation conservera une valeur irremplaçable pour les applications générales de régulation de tension hors circuit.
